Varpol Stift- & Buchsenleiste

VarPol Stift- und Federleisten von ept bieten eine Vielzahl an Möglichkeiten, Leiterplatten miteinander zu verbinden. 1-reihig oder 2-reihig, variable Kontaktzahl, verschiedene Anschlusslängen, gerade oder gewinkelt - Sie haben die Wahl! Darüber hinaus können die Leisten nahtlos aneinander gereiht werden.
Die bewährte Tcom press®-Einpresszone bietet Ihnen zudem die Möglichkeit, den Lötprozess zu eliminieren und dabei wesentlich an Kontaktierungssicherheit zu gewinnen.

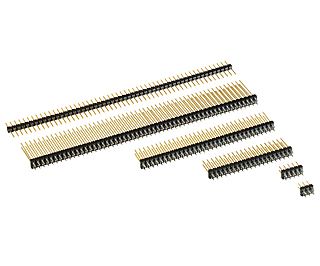

Varpol Titelbild inkl. Naming

Features

  • Große Auswahl an Kontakt- bzw. Anschlusslängen
  • Auswahl an Gütestufen: 50 und 250 Steckzyklen
  • Leisten aneinander anreihbar
  • einfache und kostengünstige Verarbeitung
  • Einpresszone in Tcom press®
  • Varpolfeder auch in Löttechnik
  • Gewinkelt und gerade, 1-reihig und 2-reihig

Anwendungen

  • Board-to-Board Abstand von 11.45 mm bis 35.45 mm
  • Eliminierung des Lötprozess durch Einpressen
Filter
Stiftleiste gerade

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn006-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 16.6 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn006-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand23.05 mm - 27.05 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn009-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 6.7 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn009-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand13.95 mm - 17.15 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn010-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 5.2 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn010-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand13.95 mm - 15.65 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn011-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 8.0 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn011-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand14.45 mm - 18.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn012-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 10.2 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn012-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand16.65 mm - 20.65 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn013-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 13.0 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn013-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand19.45 mm - 23.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn018-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 17.5 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn018-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand23.95 mm - 27.95 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn019-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 25.0 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn019-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand31.45 mm - 35.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn020-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 5.2 mm, Einpresstechnik, Anschlusslänge 6.5 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn020-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge6.5 mm
Leiterplattenabstand11.45 mm - 13 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn021-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 8.0 mm, Einpresstechnik, Anschlusslänge 6.5 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn021-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge6.5 mm
Leiterplattenabstand14.45 mm - 18.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn022-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 10.2 mm, Einpresstechnik, Anschlusslänge 6.5 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn022-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge6.5 mm
Leiterplattenabstand16.65 mm - 20.65 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn023-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 13.0 mm, Einpresstechnik, Anschlusslänge 6.5 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn023-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge6.5 mm
Leiterplattenabstand19.45 mm - 23.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn026-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 15.7 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn026-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand22.15 mm - 26.15 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn029-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 25.0 mm, Einpresstechnik, Anschlusslänge 6.5 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn029-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge6.5 mm
Leiterplattenabstand31.45 mm - 35.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn039-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 6.7 mm, Einpresstechnik, Anschlusslänge 6.5 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn039-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge6.5 mm
Leiterplattenabstand13.95 mm - 17.15 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn050-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 5.2 mm, Einpresstechnik, Anschlusslänge 11 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn050-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge11 mm
Leiterplattenabstand13.95 mm - 15.65 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn051-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 8.0 mm, Einpresstechnik, Anschlusslänge 11 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn051-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge11 mm
Leiterplattenabstand14.45 mm - 18.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn053-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 13.0 mm, Einpresstechnik, Anschlusslänge 11 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 1-reihig Art.Nr. 971-nn053-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge11 mm
Leiterplattenabstand19.45 mm - 23.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn006-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 16.6 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn006-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand23.05 mm - 27.05 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn009-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 6.7 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn009-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand13.95 mm - 17.15 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn010-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 5.2 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn010-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand13.95 mm - 15.65 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn011-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 8.0 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn011-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand14.45 mm - 18.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn012-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 10.2 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn012-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand16.65 mm - 20.65 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn013-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 13.0 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn013-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand19.45 mm - 23.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn018-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 17.5 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn018-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand23.95 mm - 27.95 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn019-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 25.0 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn019-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand31.45 mm - 35.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn020-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 5.2 mm, Einpresstechnik, Anschlusslänge 6.5 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn020-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge6.5 mm
Leiterplattenabstand11.45 mm - 13 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn021-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 8.0 mm, Einpresstechnik, Anschlusslänge 6.5 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn021-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge6.5 mm
Leiterplattenabstand14.45 mm - 18.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn022-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 10.2 mm, Einpresstechnik, Anschlusslänge 6.5 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn022-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge6.5 mm
Leiterplattenabstand16.65 mm - 20.65 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn023-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 13.0 mm, Einpresstechnik, Anschlusslänge 6.5 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn023-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge6.5 mm
Leiterplattenabstand19.45 mm - 23.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn026-b1

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 15.7 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn026-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand22.15 mm - 26.15 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn029-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 25.0 mm, Einpresstechnik, Anschlusslänge 6.5 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn029-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge6.5 mm
Leiterplattenabstand31.45 mm - 35.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn039-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 6.7 mm, Einpresstechnik, Anschlusslänge 6.5 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn039-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge6.5 mm
Leiterplattenabstand13.95 mm - 17.15 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn050-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 5.2 mm, Einpresstechnik, Anschlusslänge 11 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn050-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge11 mm
Leiterplattenabstand13.95 mm - 15.65 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn051-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 8.0 mm, Einpresstechnik, Anschlusslänge 11 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn051-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge11 mm
Leiterplattenabstand14.45 mm - 18.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn053-ba

VarPol Stiftleiste gerade Foto
Länge Steckseite (Y) = 13.0 mm, Einpresstechnik, Anschlusslänge 11 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite; a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn053-ba - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge11 mm
Leiterplattenabstand19.45 mm - 23.45 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn090-9a

Länge Steckseite (Y) = 0.0 mm, Einpresstechnik, Anschlusslänge 6,5 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn090-9a - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge6,5 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn091-9a

Länge Steckseite (Y) = 0.0 mm, Einpresstechnik, Anschlusslänge 9 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig, a definiert die Gütestufe der Anschlussseite
Parallel
Einpresstechnik
VarPol Stiftleiste gerade 2-reihig Art.Nr. 972-nn091-9a - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge9 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden
Federleisten

VarPol Federleiste 1-reihig Art.Nr. 961-40nn2-03

VarPol FL Foto
Gütestufe 3, Löttechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig
Parallel
Rechtwinklig
Gelötete Durchkontaktierung
VarPol Federleiste 1-reihig Art.Nr. 961-40nn2-03 - Technische Daten

Grundlagen

Gütestufe3
Anzahl Kontakte2 - 36
AnschlusstechnikLöttechnik
Anschlusslänge3.4 mm
Leiterplattenabstand11.45 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 1-reihig Art.Nr. 961-40nn2-12

VarPol FL Foto
Gütestufe 3, Löttechnik, Anschlusslänge 12.2 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig
Parallel
Rechtwinklig
Gelötete Durchkontaktierung
VarPol Federleiste 1-reihig Art.Nr. 961-40nn2-12 - Technische Daten

Grundlagen

Gütestufe3
Anzahl Kontakte2 - 36
AnschlusstechnikLöttechnik
Anschlusslänge3.4 mm
Leiterplattenabstand11.45 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 1-reihig Art.Nr. 961-40nn6-03

VarPol FL Foto
Gütestufe 2, Löttechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig
Parallel
Rechtwinklig
Gelötete Durchkontaktierung
VarPol Federleiste 1-reihig Art.Nr. 961-40nn6-03 - Technische Daten

Grundlagen

Gütestufe2
Anzahl Kontakte2 - 36
AnschlusstechnikLöttechnik
Anschlusslänge3.4 mm
Leiterplattenabstand11.45 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 1-reihig Art.Nr. 961-40nn6-12

VarPol FL Foto
Gütestufe 2, Löttechnik, Anschlusslänge 12.2 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig
Parallel
Rechtwinklig
Gelötete Durchkontaktierung
VarPol Federleiste 1-reihig Art.Nr. 961-40nn6-12 - Technische Daten

Grundlagen

Gütestufe2
Anzahl Kontakte2 - 36
AnschlusstechnikLöttechnik
Anschlusslänge3.4 mm
Leiterplattenabstand11.45 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 1-reihig Art.Nr. 961-60nn2-03

VarPol FL Foto
Gütestufe 3, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 1-reihig Art.Nr. 961-60nn2-03 - Technische Daten

Grundlagen

Gütestufe3
Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand11.45 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 1-reihig Art.Nr. 961-60nn2-07

VarPol FL Foto
Gütestufe 3, Einpresstechnik, Anschlusslänge 8.05 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 1-reihig Art.Nr. 961-60nn2-07 - Technische Daten

Grundlagen

Gütestufe3
Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge8.05 mm
Leiterplattenabstand11.45 mm - 14.4 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 1-reihig Art.Nr. 961-60nn2-12

VarPol FL Foto
Gütestufe 3, Einpresstechnik, Anschlusslänge 12.2 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 1-reihig Art.Nr. 961-60nn2-12 - Technische Daten

Grundlagen

Gütestufe3
Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge12.2 mm
Leiterplattenabstand14.55 mm - 18.55 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 1-reihig Art.Nr. 961-60nn2-17

VarPol FL Foto
Gütestufe 3, Einpresstechnik, Anschlusslänge 17 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 1-reihig Art.Nr. 961-60nn2-17 - Technische Daten

Grundlagen

Gütestufe3
Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge17 mm
Leiterplattenabstand19.35 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 1-reihig Art.Nr. 961-60nn6-03

VarPol FL Foto
Gütestufe 2, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 1-reihig Art.Nr. 961-60nn6-03 - Technische Daten

Grundlagen

Gütestufe2
Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand11.45 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 1-reihig Art.Nr. 961-60nn6-07

VarPol FL Foto
Gütestufe 2, Einpresstechnik, Anschlusslänge 8.05 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 1-reihig Art.Nr. 961-60nn6-07 - Technische Daten

Grundlagen

Gütestufe2
Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge8.05 mm
Leiterplattenabstand11.45 mm - 14.4 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 1-reihig Art.Nr. 961-60nn6-12

VarPol FL Foto
Gütestufe 2, Einpresstechnik, Anschlusslänge 12.2 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 1-reihig Art.Nr. 961-60nn6-12 - Technische Daten

Grundlagen

Gütestufe2
Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge12.2 mm
Leiterplattenabstand14.55 mm - 18.55 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 1-reihig Art.Nr. 961-60nn6-17

VarPol FL Foto
Gütestufe 2, Einpresstechnik, Anschlusslänge 17 mm, Polzahl 2 - 36 (Polzahl / Reihe entspricht nn in Artikelnummer), 1-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 1-reihig Art.Nr. 961-60nn6-17 - Technische Daten

Grundlagen

Gütestufe2
Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge17 mm
Leiterplattenabstand19.35 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 2-reihig Art.Nr. 962-40nn2-03

VarPol FL Foto
Gütestufe 3, Löttechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig
Parallel
Rechtwinklig
Gelötete Durchkontaktierung
VarPol Federleiste 2-reihig Art.Nr. 962-40nn2-03 - Technische Daten

Grundlagen

Gütestufe3
Anzahl Kontakte2 - 108
AnschlusstechnikLöttechnik
Anschlusslänge3.4 mm
Leiterplattenabstand11.45 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 2-reihig Art.Nr. 962-40nn2-12

VarPol FL Foto
Gütestufe 3, Löttechnik, Anschlusslänge 12.2 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig
Parallel
Rechtwinklig
Gelötete Durchkontaktierung
VarPol Federleiste 2-reihig Art.Nr. 962-40nn2-12 - Technische Daten

Grundlagen

Gütestufe3
Anzahl Kontakte2 - 108
AnschlusstechnikLöttechnik
Anschlusslänge3.4 mm
Leiterplattenabstand11.45 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 2-reihig Art.Nr. 962-40nn6-03

VarPol FL Foto
Gütestufe 2, Löttechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig
Parallel
Rechtwinklig
Gelötete Durchkontaktierung
VarPol Federleiste 2-reihig Art.Nr. 962-40nn6-03 - Technische Daten

Grundlagen

Gütestufe2
Anzahl Kontakte2 - 108
AnschlusstechnikLöttechnik
Anschlusslänge3.4 mm
Leiterplattenabstand11.45 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 2-reihig Art.Nr. 962-40nn6-12

VarPol FL Foto
Gütestufe 2, Löttechnik, Anschlusslänge 12.2 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig
Parallel
Rechtwinklig
Gelötete Durchkontaktierung
VarPol Federleiste 2-reihig Art.Nr. 962-40nn6-12 - Technische Daten

Grundlagen

Gütestufe2
Anzahl Kontakte2 - 108
AnschlusstechnikLöttechnik
Anschlusslänge3.4 mm
Leiterplattenabstand11.45 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 2-reihig Art.Nr. 962-60nn2-03

VarPol FL Foto
Gütestufe 3, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 2-reihig Art.Nr. 962-60nn2-03 - Technische Daten

Grundlagen

Gütestufe3
Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand11.45 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 2-reihig Art.Nr. 962-60nn2-07

VarPol FL Foto
Gütestufe 3, Einpresstechnik, Anschlusslänge 8.05 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 2-reihig Art.Nr. 962-60nn2-07 - Technische Daten

Grundlagen

Gütestufe3
Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge8.05 mm
Leiterplattenabstand11.45 mm - 14.4 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 2-reihig Art.Nr. 962-60nn2-12

VarPol FL Foto
Gütestufe 3, Einpresstechnik, Anschlusslänge 12.2 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 2-reihig Art.Nr. 962-60nn2-12 - Technische Daten

Grundlagen

Gütestufe3
Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge12.2 mm
Leiterplattenabstand14.55 mm - 18.55 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 2-reihig Art.Nr. 962-60nn2-17

VarPol FL Foto
Gütestufe 3, Einpresstechnik, Anschlusslänge 17 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 2-reihig Art.Nr. 962-60nn2-17 - Technische Daten

Grundlagen

Gütestufe3
Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge17 mm
Leiterplattenabstand19.35 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 2-reihig Art.Nr. 962-60nn6-03

VarPol FL Foto
Gütestufe 2, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 2-reihig Art.Nr. 962-60nn6-03 - Technische Daten

Grundlagen

Gütestufe2
Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Leiterplattenabstand11.45 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 2-reihig Art.Nr. 962-60nn6-07

VarPol FL Foto
Gütestufe 2, Einpresstechnik, Anschlusslänge 8.05 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 2-reihig Art.Nr. 962-60nn6-07 - Technische Daten

Grundlagen

Gütestufe2
Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge8.05 mm
Leiterplattenabstand11.45 mm - 14.4 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 2-reihig Art.Nr. 962-60nn6-12

VarPol FL Foto
Gütestufe 2, Einpresstechnik, Anschlusslänge 12.2 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 2-reihig Art.Nr. 962-60nn6-12 - Technische Daten

Grundlagen

Gütestufe2
Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge12.2 mm
Leiterplattenabstand14.55 mm - 18.55 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Federleiste 2-reihig Art.Nr. 962-60nn6-17

VarPol FL Foto
Gütestufe 2, Einpresstechnik, Anschlusslänge 17 mm, Polzahl 2 - 108 (Polzahl / Reihe entspricht nn in Artikelnummer), 2-reihig
Parallel
Rechtwinklig
Einpresstechnik
VarPol Federleiste 2-reihig Art.Nr. 962-60nn6-17 - Technische Daten

Grundlagen

Gütestufe2
Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge17 mm
Leiterplattenabstand19.35 mm - 23.35 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden
Stiftleiste 90°

VarPol Stiftleiste 1-reihig Art.Nr. 981-nn010-b1

VarPol Stiftleiste abgewinkelt Foto
Länge Steckseite (Y) = 2.8 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36, 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Rechtwinklig
Einpresstechnik
VarPol Stiftleiste 1-reihig Art.Nr. 981-nn010-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste 1-reihig Art.Nr. 981-nn011-b1

VarPol Stiftleiste abgewinkelt Foto
Länge Steckseite (Y) = 5.6 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36, 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Rechtwinklig
Einpresstechnik
VarPol Stiftleiste 1-reihig Art.Nr. 981-nn011-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste 1-reihig Art.Nr. 981-nn012-b1

VarPol Stiftleiste abgewinkelt Foto
Länge Steckseite (Y) = 7.8 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36, 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Rechtwinklig
Einpresstechnik
VarPol Stiftleiste 1-reihig Art.Nr. 981-nn012-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste 1-reihig Art.Nr. 981-nn013-b1

VarPol Stiftleiste abgewinkelt Foto
Länge Steckseite (Y) = 10.6 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 36, 1-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Rechtwinklig
Einpresstechnik
VarPol Stiftleiste 1-reihig Art.Nr. 981-nn013-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 36
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste 2-reihig Art.Nr. 982-nn010-b1

VarPol Stiftleiste abgewinkelt Foto
Länge Steckseite (Y) = 2.8 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 108, 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Rechtwinklig
Einpresstechnik
VarPol Stiftleiste 2-reihig Art.Nr. 982-nn010-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden

VarPol Stiftleiste 2-reihig Art.Nr. 982-nn011-b1

VarPol Stiftleiste abgewinkelt Foto
Länge Steckseite (Y) = 5.6 mm, Einpresstechnik, Anschlusslänge 3.4 mm, Polzahl 2 - 108, 2-reihig, b in Artikelnummer definiert die Gütestufe der Steckseite
Rechtwinklig
Einpresstechnik
VarPol Stiftleiste 2-reihig Art.Nr. 982-nn011-b1 - Technische Daten

Grundlagen

Anzahl Kontakte2 - 108
AnschlusstechnikEinpresstechnik
Anschlusslänge3.4 mm
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0
KontaktmaterialKupferlegierung

Mechanisch

Rastermaß2.54 mm
Steckkraft pro Kontaktmax. 0.9 N
Ziehkraft pro Kontaktmin 0.6 N

Elektrisch

Betriebsstrommax. 1.9 A
Betriebsspannung150 V
Durchgangswiderstand< 20 mΩ
Luft- und Kriechstrecke1.2 mm
Isolationswiderstand>106

Zulassungen / Konformität

UL fileE130314
UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden
Zubehör

VarPol Führungskörper Art.Nr. 962-17nn2/1

PC104 Zubehoer Fuehrungskoerper Foto
für Polzahl 2 - 108, Führungskörper für Varpol Federleisten
VarPol Führungskörper Art.Nr. 962-17nn2/1 - Technische Daten

Grundlagen

Anzahl Kontakte20
Betriebstemperatur-55°C bis +125°C

Material

IsolierkörperPBT glasfaserverstärkt, UL 94 V-0

Mechanisch

Rastermaß2.54 mm

Zulassungen / Konformität

UmweltRoHS konform
Lagerbestandsabfrage
Sie werden auf eine externe Seite mit dem Angebot von Supplyframe weitergeleitet. Mit dem Laden des Inhalts akzeptieren Sie die Datenverarbeitung durch Supplyframe.
Die Datenschutzhinweise von Supplyframe können Sie sich hier ansehen.

Ja, Inhalt von Supplyframe laden
Username:
Vielen Dank! Wir werden Ihre Anforderungen prüfen und mit Ihnen Kontakt aufnehmen.

Bei Fragen stehen wir Ihnen jederzeit per E-Mail oder Telefon zur Verfügung.

Kein passendes Produkt gefunden - Produkt jetzt anfragen:

Felder mit * sind Pflichtfelder.

Features

Die Varpol Stift- und Federleisten bieten eine Vielzahl an Möglichkeiten: sie sind ein- oder zweireihig erhältlich sowie in variabler Polzahl von 2 bis 108 Kontakten. Die Bauform aller Leisten ist außerdem so optimiert, dass sie nahtlos aneinandergereiht werden können. Viele verschiedene Anschlusslängen bis zu 25 mm ermöglichen das Stapeln von Leiterplatten mit Leiterplattenabständen von 11.45 mm bis 35.45 mm. Die Stiftleisten sind außerdem auch 90°-gewinkelt verfügbar, so dass neben parallelen auch rechtwinklige Verbindungen möglich sind. Zusätzlich haben Sie bei allen Varpol-Produkten die Auswahl zwischen zwei Gütestufen, die entweder eine Lebensdauer von 50 oder 250 Steckzyklen garantieren.
VarPol Anwendung 1
VarPol Anwendung gerade
Anwendung gerade
VarPol Anwendung gewinkelt
Anwendung gewinkelt
VarPol Federleiste
VarPol Federleiste

Details im Überblick

Raster

2.54 mm

Einpresszone Tcom press®
PBT
VarPol Stiftleiste
VarPol Stiftleiste

Details im Überblick

Raster

2.54 mm

Anschlusskontakte

von 5.2 mm bis 25 mm

Einpresszone Tcom press®
Übergabezone

von 3.4 mm bis 11 mm

PBT
Ein weiterer Pluspunkt ist die einfache und kostengünstige Verarbeitung in Einpresstechnik. Die Stift- und Federleisten sind mit der bewährten Tcom press®-Einpresszone ausgestattet und können somit lötfrei verpresst werden. Durch das Einpressen entsteht eine gasdichte und vibrationsbeständige Verbindung, welche die Varpol-Produkte auch in rauer Umgebung zum optimalen Leiterplattenverbinder für zuverlässige mechanische und elektrische Verbindungen macht. ept bietet für die Stift- und Federleisten die passenden Verarbeitungswerkzeuge an, durch die sich das Einpressen denkbar einfach und prozesssicher gestaltet. Bei höheren Leiterplattenabständen unterstützen zusätzliche Führungskörper die Kontaktführung und dienen als optimale Stabilisierung der Einpressstiftleisten.

Stapeln mit Varpol

Mit VarPol Stift- und Buchsenleisten in Einpresstechnik lassen sich Leiterplatten überaus variabel parallel miteinander verbinden:
  • Leiterplattenabstand von 11.45 mm bis zu 35.45 mm durch verschiedene Anschlusslängen der Stiftleiste
  • 1-reihig oder 2-reihig
  • Anzahl der Kontakte beliebig wählbar (nach oben hin offen, da die Steckverbinder ohne Verlust eines Rasters aneinander gereiht werden können)
  • Übergabezone möglich
  • Federleiste in Löt- oder Einpresstechnik
Die Kontaktierung des Steckverbinders mit der Leiterplatte durch Einpresstechnik ermöglicht eine äußerst robuste und widerstandsfähige Verbindung. Qualitativ hochwertige Einpressverbindungen, wie mit dem Tcom press® von ept, bieten nachgewiesenermaßen eine bessere Kontaktsicherheit als Lötverbindungen. Die beim Einpressen entstehende Kaltverschweißung zwischen Kontakt und Leiterplattenloch ist mechanisch sehr stabil und elektrisch hochwertig. Die Verarbeitung mit entsprechenden und von ept angebotenen Verarbeitungswerkzeugen ist denkbar einfach und prozesssicher.

Außerdem ist das Stapeln mehrerer Leiterplatten übereinander möglich, indem Federleisten mit entsprechenden Anschlusskontakten verwendet werden. Hierbei sind Leiterplattenabstände von 11.45 mm bis zu 19.35 mm realisierbar. Die Verwendung eines Führungskörpers auf der Unterseite der oberen Leiterplatte unterstützt zudem die stabile Kontaktführung und vermeidet somit Fehlsteckungen.

Neben der parallelen Verbindung von Leiterplatten bieten gewinkelte Stiftleisten die Möglichkeit, rechtwinklige Verbindungen realisieren zu können - und das mit derselben Variabilität und Zuverlässigkeit.

System: VarPol-Federleiste / VarPol-Stiftleiste

972-nn00-yx | 5.2/6.5mm

Differenz max. 1,55

972-nn010-yx | 5.2mm

Differenz max. 1,7

972-nn009-yx | 6.7mm

Differenz max. 3,2
(vorzugsweise 972-nn010-yx verwenden)

972-nn011-yx | 8.0mm

Differenz max. 4,0

972-nn012-yx | 10.2mm

Differenz max. 4,0

972-nn013-yx | 13.0mm

Differenz max. 4,0

972-nn018-yx | 17.5mm

Differenz max. 4,0

972-nn019-yx | 25.0mm

Differenz max. 4,0

System: VarPol-Federleiste / VarPol-Stiftleiste ohne Führungskörper

962-6xxxx-07| 7.7mm

Differenz max. 2,95

962-6xxxx-12| 12.2mm

Differenz max. 1,7
PC/104

962-6xxxx-17| 17.0mm

Differenz max. 4,0

Verfügbarkeit

"ept sichert seinen Kunden die dauerhafte Verfügbarkeit der Varpol Stift- und Federleisten im Raster 2.54 mm zu. Hardware-Entwickler aller Branchen schwören seit Jahren auf die Leisten, mit denen sich Leiterplatten zuverlässig und äußerst variabel verbinden oder Kabel auf die Leiterplatte kontaktieren lassen."

FAQ: Fragen und Antworten zu Varpol Stift- & Buchsenleisten

Lassen sich durch die Varpol Stift- und Federleisten individuelle Leiterplattenabstände realisieren? Gibt es für die Varpol Stift- und Federleisten Führungskörper?Können VarPol Stift- und Federleisten von ept aneinander gereiht werden?
Lassen sich durch die Varpol Stift- und Federleisten individuelle Leiterplattenabstände realisieren?

Mit der Varpol Stift- und Federleiste lassen sich Leiterplattenabstände von 11.45 mm bis 35.45 mm realisieren.

Gibt es für die Varpol Stift- und Federleisten Führungskörper?

Varpol Führungskörper sind als Zubehör für die Polzahlen 2-104 erhältlich.

Können VarPol Stift- und Federleisten von ept aneinander gereiht werden?

ept kann bei den Varpol Leisten eine nahtlose Anreihbarkeit gewährleisten.
