Wie funktioniert die doppelseitige Kontaktierung? Welche Datenraten können Sie mit Zero8-Steckern erreichen? Was bringt Ihnen das geschlossene Schirmkonzept? Wie flexibel lässt sich Ihr Geräte-Design mit Zero8-Steckverbindern gestalten?
Die Antwort auf Ihre Fragen finden Sie in diesem kurzen Animationsfilm. Schauen Sie gleich hier rein (oder auf Youtube)!
Features der 0.8 mm SMT-Steckverbinder mit ScaleX-Technologie
ScaleX – diese Marke steht für doppelseitige, robuste Kontakttechnologie in einem variabel skalierbaren Steckverbinder-System.
Unsere Federkontakt-Stecker der Serie Zero8 bieten durch ScaleX eine besonders zuverlässige Kontaktierung. Dadurch eigenen sie sich hervorragend für Anwendungen in anspruchsvollen Industriebereichen. Selbst andauernde Belastungen, wie beispielsweise durch Vibrationen und Schocks, stellen für die hochwertigen deutschen Steckverbinder kein Problem dar. Gleichzeitig genießen Sie volle Flexibilität aufgrund der Skalierbarkeit der Board-to-Board-Connectoren.
Zero SMT Socket
Details im Überblick
Verdrehschutz
für korrekte Verbindung von Plug und Socket
Einführschrägen
zum Ausgleich von Mitten- und Winkelversatz beim Stecken
Boardlock
für eine robuste Verbindung zur Leiterplatte
Kodierzapfen
für korrekte Platzierung des Steckers auf der Leiterplatte
Koplanarität
für prozesssicheres Löten bei der Verarbeitung
Meniskusbildung
für hohe Stabilität und Belastbarkeit der Lötstelle

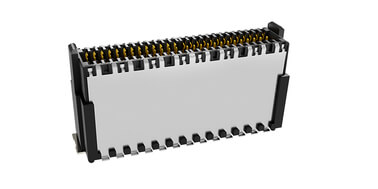

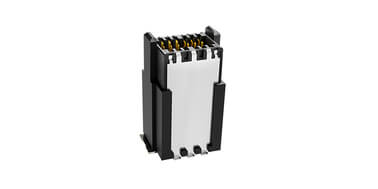

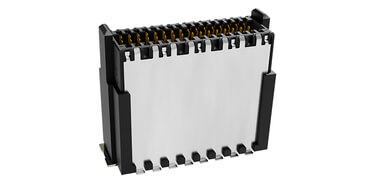

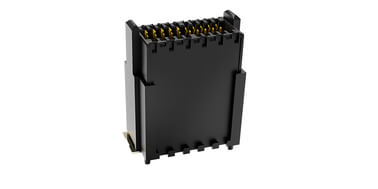

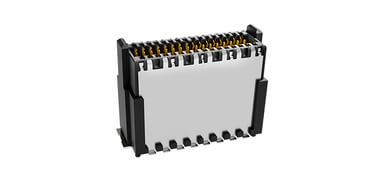

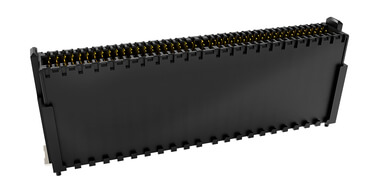

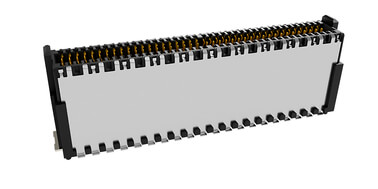

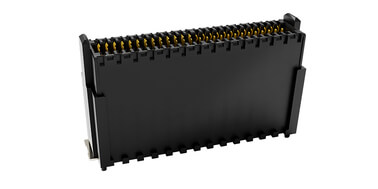

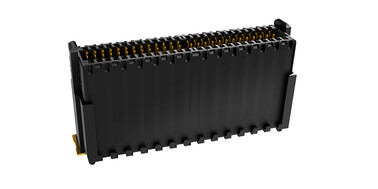

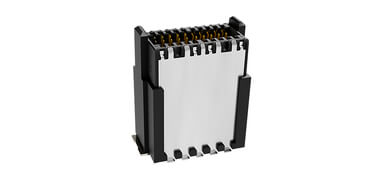

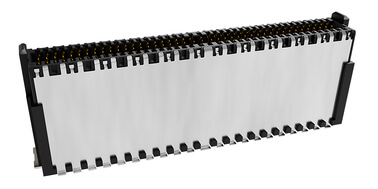

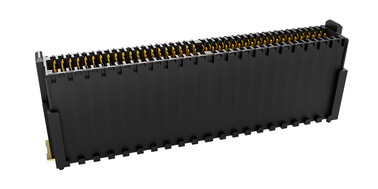

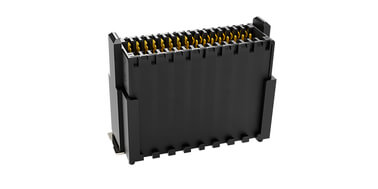

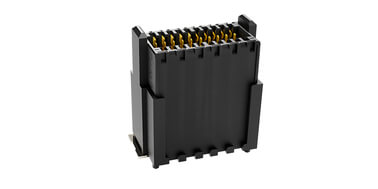

Zero SMT Plug
Details im Überblick
Doppelseitiges Kontaktsystem
für sichere Kontaktierung im industriellen Umfeld (Schock, Vibration, Thermozyklen, Schadgas)
Glatte Kontakt-Oberfläche
Die Kontaktierung auf der homogenen Walzseite mit hochwertigen Oberflächen ermöglicht 500 Steckzyklen
Geschützte Kontakte
Optimierte Kontakt- und Gehäusegeometrie verringert das Beschädigen der Kontakte
Datenfluss
HF optimierte Kontaktgeometrie gewährleistet Datengeschwindigkeiten von 16 Gbit/s
Schirmung EMV
Doppelseitige Schirmung gewährleistet eine hohe elektromagnetische Verträglichkeit für optimale Signalintegrität im industriellen Umfeld
Toleranzausgleich
Hohe Zuverlässigkeit durch hohen Toleranzausgleich
Genderneutrales Kontaktsystem: Doppelseitige Kontaktierung für höchste Kontaktsicherheit bei SMT Steckverbindern
Anders als bei herkömmlichen SMD Steckverbindern, die durch einen Messer- und einen Federkontakt eine Kontaktierung herstellen, hat unser geschirmter Zero8 Platinen-Steckverbinder einen Messer- und auch einen Federkontakt an jedem Steckpärchen (Plug oder Socket). Mit dieser zuverlässigen Anschlusstechnologie gewährleistet dieser Steckverbinder im 0,8 mm Raster eine doppelte Kontaktierung an einem einzelnen Pin und stellt eine hohe Redundanz und damit höchste Kontaktsicherheit her. Dadurch gewährleistet das genderneutrale Kontaktsystem eine sichere, robuste und gasdichte Kontaktierung trotz äußerer Einflüsse wie Schocks, Vibrationen, Thermozyklen und Schadgas. Der sehr hohen Toleranzausgleich von 0,4 mm im gesteckten Zustand, ermöglicht durch das genderneutrale Kontaktsystem des Zero8 Steckverbinders, macht den Steckverbinder zusätzlich besonders skalierbar.
Die Geometrie des Isoliergehäuses ist zudem so konzipiert, dass die Kontakte im Isolierkörper abtauchen und damit so geschützt sind, dass eine Beschädigung der Kontakte nahezu unmöglich wird. Zudem verhindert die Geometrie zuverlässig ein fehlerhaftes Ineinanderstecken der Kontakte.
Flexible Leiterplattenabstände: Passende Platinen-Steckverbinder für jeden Bedarf
Unsere Leiterplatten-Steckverbinder sind robust und gewährleisten einen hohen Toleranzausgleich. Sowohl bei der Installation als auch im gesteckten Zustand passen sich die SMT-Connectoren an Ihre individuellen Anforderungen an. Selbst eine fehlerhafte Bedienung verzeihen die Steck-Verbinder bereitwillig. Was Sie auch planen, auf die Zero8 Steckverbinder ist Verlass.
Die mehrpoligen Steckverbinder vom Hersteller ept müssen nicht auf Anschlag gesteckt werden. Durch den Übersteckbereich von 2,3 mm fügen sich die ept Connectoren exakt in Ihre Anwendungen ein. Plug und Socket können innerhalb eines Bereiches von 1,5 mm variabel gesteckt werden, ohne dass sich dies auf die Datenübertragung auswirkt. Je nach Bedarf sind Leiterplattenabstände von 6,00 bis 21,00 mm realisierbar.
Durch Steckung auf Anschlag wird der minimal mögliche Leiterplattenabstand erreicht. Für den größtmöglichen Abstand stecken Sie Plug und Socket nur 0,8 mm weit ineinander. Diese Kontaktfläche reicht bereits aus, um eine schnelle und sichere Verbindung zu gewährleisten.
Leiterplattensteckverbinder Zero8 nach PICMG Modblox7 spezifiziert
ModBlox7 beschreibt die Basisspezifikation eines modularen Box-PCs, bestehend aus diversen funktionalen Baugruppen, wie CPU, Stromversorgung und I/Os. Dieser neue, herstellerübergreifende Standard ermöglicht Anwendern durch interoperable Funktionseinheiten eine breite Palette von Gerätekombinationen im modularen Design umzusetzen. Ziel der PICMG® war es dabei auch, Kosten zu reduzieren und die Nachhaltigkeit zu fördern. Die neue Spezifikation der PICMG® umfasst sowohl die Mechanik, die modularen Funktionseinheiten, als auch die elektrische Verbindung mittels Steckverbinder im vordefinierten Pinout.
Ein Box-PC besteht aus einem Gehäuse, einer oder zwei Power Supply Units sowie einer oder zwei CPUs mit je bis zu vier PCI-Express- und bis zu acht USB-basierten I/Os. Jedes Modul kann dabei wiederum je nach Komplexität der Einheit bis zu drei gestapelte Leiterplatten umfassen. Die Dimensionen des Box-PCs sind dabei in der Höhe sowie in der Tiefe vorgegeben. Die Frontbreite variiert hingegen in Abhängigkeit von der Anzahl der Units. Diese wiederum können jeweils aus einem oder mehreren sogenannten Slots à 1,4 Zoll bestehen. Zwölf Slots dürfen so bis zu einer maximalen Breite von 16,8 Zoll aneinandergereiht werden.
Besonderes Augenmerk gilt bei einem Standard zur modularen Gerätekonfiguration natürlich der elektrischen und mechanischen Verbindung der einzelnen Module mittels Steckverbinder. Entsprechend der Einsatzbedingungen der Box-PCs handelt es sich beim Zero8 um einen highspeedfähigen Steckverbinder in SMT, der sich nicht nur durch eine enorme Robustheit bei der Installation, sondern auch durch hohe Toleranzen im Betrieb sowie ausgesprochene Widerstandsfähigkeit gegenüber widrigen Umweltbedingungen auszeichnet. Da es bei manchen Anwendungen erforderlich ist, durch einen weiteren Steckverbinder für Ausfallsicherheit durch Redundanz zu sorgen, muss darüber hinaus ein simultaner Einsatz mehrerer Stecker auf einer Leiterplatte möglich sein. Dies erfordert einen hohen Versatzausgleich beim Stecken sowie Toleranzen im Betrieb. All diese Eigenschaften weißt der Leiterplattensteckverbinder Zero8 auf.
Platinen-Steckverbinder: EMV-Abschirmung für höchste Leiterplattenverbindungs-Qualität
Mit steigender Installationsdichte steigt das Risiko einer gegenseitigen elektromagnetischen Beeinflussung. Um das zu verhindern, kommen Steckverbinder mit Schirmung zum Einsatz, die eine bessere elektromagnetische Verträglichkeit (EMV) aufweisen. Die EMV ist entscheidend für die störungsfreie Funktionsweise elektrischer Bauteile und Anwendungen.
Unsere Zero8 Board-to-Board-Verbinder zeichnen sich durch eine beidseitige Schirmung aus, für optimale EMV-Werte sorgt. Eine störungsfreie Datenübertragung ist so in praktisch jedem Umfeld garantiert. Das verwendete Schirmmaterial eignet sich speziell für Komponenten mit hohen Anforderungen an die elektromagnetische Verträglichkeit. So wird eine Koppelinduktivität von maximal 10 Picohenry garantiert. Das macht die Leiterplatten-Steckverbinder der Zero8-Familie zur optimalen Wahl für Anwendungen in der Industry 4.0 und dem Internet of Things.
Das großflächige Schirmkonzept leitet Störströme durch die mehrfache Kontaktierung auf beiden Leiterplatten Richtung Masseverbindung zuverlässig ab. Die Einflüsse der elektrischen und magnetischen Feldstärke auf die Platinen-Steckverbinder lassen sich mittels der Koppelinduktivität anschaulich simulieren. Im umgekehrten Fall, wo der Steckverbinder als Störquelle fungieren könnte, werden benachbarte Komponenten und Bauteile effektiv geschützt.
Wir fertigen Ihre passgenauen, individuellen Steckverbinder für Ihre Anwendung.
Zero8 SMT Leiterplatten-Steckverbinder für Industrieanwendungen
Sie suchen einen SMT Steckverbinder mit Schirmung, der robust und kontaktsicher ist? Am besten auch noch für Ihre individuellen Ansprüche skalierbar?
Unsere Produktfamilie der Zero8 Leiterplattensteckverbinder im Raster 0,8 mm wurde für anspruchsvolle Industrieanwendungen entwickelt und bietet dabei höchste Skalierbarkeit.
Passen Sie Bauform, Polzahl, und Stapelhöhe der SMT-Steckverbinder frei an Ihre individuellen Anforderungen an. Dabei garantieren unsere Leiterplattensteckverbinder eine Datenübertragungsrate von 16 Gbit/s. Die Leiterplattenverbindung ist in paralleler, rechtwinkliger oder horizontaler Form realisierbar. Socket und Plug bieten wir in den Bauformen low-, mid- und high-profile sowie gewinkelt an, der Plug ist zusätzlich auch noch in der Bauform x-high-profile verfügbar.
Durch die verschiedenen Bauhöhen realisieren Sie mit Zero8 Board-to-Board-Steckverbindern Leiterplattenabstände von 6,00 bis 21,00 mm. Sie erhalten die ept-Steckverbinder in 12-poliger bis 80-poliger Ausführung. Das ist noch nicht alles: auch bei der Schirmung haben Sie die Wahl! Beide Seiten des Steckerpaares mit Schirmung oder ohne? Oder nur eine Seite mit Schirmung? Die Entscheidung liegt bei Ihnen. Alle Zero8 Stecker sind auf jeden Fall untereinander steckkompatibel und frei kombinierbar, egal ob Sie sich für ungeschirmte oder geschirmte Steckverbinder entscheiden.
FAQ: Fragen und Antworten zu Zero8 SMT-Leiterplattensteckverbindern
Wie können Zero8 SMT-Leiterplatten-Steckverbinder verarbeitet werden?Auf welche Arten können Leiterplatten mit den Zero8 SMT-Steckverbindern miteinander verbunden werden?Welche Ströme können mit den Zero8-Steckverbindern übertragen werden?Wodurch zeichnet sich das neue Anschlusskonzept aus?Wofür steht die ScaleX Technologie?Für welche Datenübertragungsraten eignen sich die Zero8 SMT-Steckverbinder?Für welche Anwendungen eignet sich die geschirmte Variante?Gleicht das Anschlusskonzept des Zero8 Toleranzen in meiner Anwendung aus?
Wie können Zero8 SMT-Leiterplatten-Steckverbinder verarbeitet werden?
Das Zero8-Steckverbindersystem wird per Surface Mount Technology (SMT) verarbeitet und somit direkt auf Leiterplatten verlötet. Ausgeliefert werden die Steckverbinder regulär in Tape-and-Reel-Verpackung, was die vollautomatische Verarbeitung per Pick-and-Place ermöglicht. Positionierzapfen an der Unterseite der Zero8-Stecker garantieren dabei eine exakte Positionierung auf der Leiterplatte. ept sichert außerdem eine Koplanarität der Kontakte von max. 0.1 mm zu, um prozesssicheres Löten bei der Verarbeitung zu gewährleisten.
Auf welche Arten können Leiterplatten mit den Zero8 SMT-Steckverbindern miteinander verbunden werden?
Die unterschiedlichen Bauformen der Zero8-Steckverbinderfamilie ermöglichen die Verbindung von Leiterplatten in paralleler Anordnung mit Stapelhöhen zwischen 6 und 21 mm sowie in horizontaler oder rechtwinkliger Anordnung.

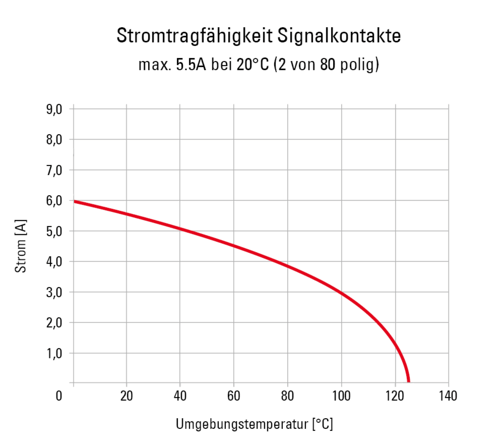

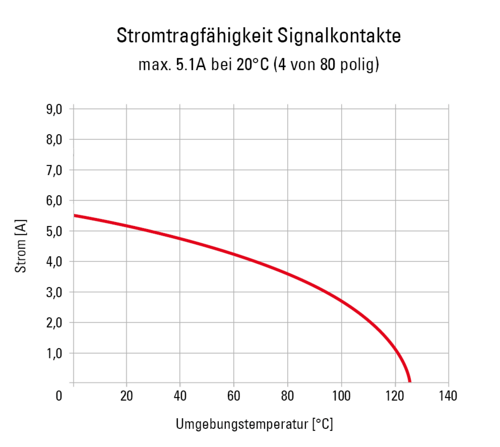

Welche Ströme können mit den Zero8-Steckverbindern übertragen werden?

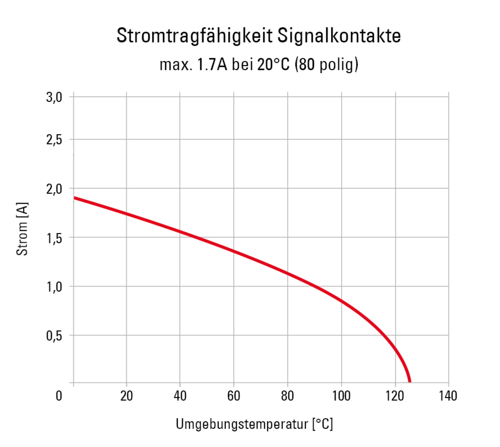

Aufgrund der hochwertigen Kupferlegierung mit exzellenten Leitwerten sind bei einem 50 -poligen Steckverbinder bis zu 1.7 A bei 20° C Umgebungstemperatur möglich. Diese Werte werden üblicherweise bei Steckverbindern mit einem Rastermaß von min. 1.27 mm erreicht.
Wodurch zeichnet sich das neue Anschlusskonzept aus?
Jedes Steckpärchen (Plug oder Socket) beinhaltet sowohl einen Messer-, als auch einen Federkontakt. Diese doppelte Kontaktierung gewährleistet eine sichere und gasdichte Kontaktierung im industriellen Umfeld und ist resistent gegen äußere Einflüsse wie: Schock, Vibration, Thermozyklen, Schadgas etc. Durch die Kontaktierung auf der homogenen Walzfläche mit hochwertigen Oberflächen werden mindestens 500 Steckzyklen garantiert und ein Abrieb der Oberfläche bei Mikrobewegungen reduziert.
Wofür steht die ScaleX Technologie?
Die Technologiemarke ScaleX beschreibt die Skalierbarkeit des Steckverbindersystems in der Anwendung und die Vorteile der Kontakttechnologie:
Zuverlässige mechanische und elektrische Verbindungen durch doppelseitiges Kontaktsystem
Flexibles Geräte-Design: verschiedene Polzahlen, Bauformen und Stapelhöhen mit großer Überstecksicherheit

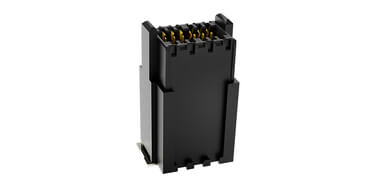

Variabilität: Board-to-Board-Steckverbinder in geschirmten und ungeschirmten Ausführungen
Robustheit: Verbindungs-Technologie für hohen Toleranzausgleich und Schutz der Kontakte
Datenraten bis zu 16 Gbit/s: optional mit geschlossenem Schirmkonzept für hohen EMV-Schutz
Für welche Datenübertragungsraten eignen sich die Zero8 SMT-Steckverbinder?
Simulationen mit dem Steckverbinder-System Zero8 bei 16 Gbit/s weisen eine hervorragende Signalintegrität auf. Die S-Parameter können für Ihre Anwendungssimulationen bereitgestellt werden, bitte kontaktieren Sie uns dazu gerne unter sales@ept.de
Für welche Anwendungen eignet sich die geschirmte Variante?
Das Schirmkonzept gewährleistet eine optimale Elektromagnetische Verträglichkeit (EMV) im industriellen Einsatz und eignet sich für alle Geräte mit interner Highspeed-Übertragung, die als Störquelle und / oder Störsenke klassifiziert werden: Frequenzumrichter, Netzteile, USV-Anlagen, elektrische Antriebe, Schaltgeräte, Steuerungen, IO-Systeme Medizinische Geräte, Messtechnik, Kommunikationsanlagen, Netzwerktechnik, Sensoren, Video-Übertragungseinrichtungen.
Gleicht das Anschlusskonzept des Zero8 Toleranzen in meiner Anwendung aus?
Das neuentwickelte Anschlusskonzept gewährleistet einen hohen Toleranzausgleich während der Installation (Winkelversatz bis 5°, Mittenversatz von ± 0,7 mm) und gleicht auch im gesteckten Zustand geräteseitige Toleranzen von ± 0,4 mm in x- und y – sowie 1,5 mm in z – Richtung aus.
